Gönderen Konu: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!  (Okunma sayısı 37529 defa)

0 Üye ve 1 Ziyaretçi konuyu incelemekte.

Çevrimdışı cemoka

  • Ana Arı
  • *****
  • İleti: 639
  • Yer: YALOVA
    Yaş: 46
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 10-15 yıl
  • Kovan Sayısı: 55+20 ana kutusu
  • Rakım: 350
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #255 : Kasım 08, 2016, 00:20:30 »
KOVAN TARTISI

2. Tanıtım videosu ... EKRAN TANITIMI...

https://www.youtube.com/watch?v=jDDR_9itnNU

Çevrimdışı cemoka

  • Ana Arı
  • *****
  • İleti: 639
  • Yer: YALOVA
    Yaş: 46
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 10-15 yıl
  • Kovan Sayısı: 55+20 ana kutusu
  • Rakım: 350
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #256 : Kasım 16, 2016, 16:51:35 »
RF (Kablosuz Ağlar) ile Kovan Takip Sistemi (Alarm fonksiyonlu)



Uzun süredir dillendirdiğimiz ve üzerinde çalıştığımız sistemin nihayet sonuna geliyoruz.

En azından tünelin ucunda ışık görünmeye başladı :)

İlk prototip hazır ve şu anda ev testlerinde.... Yazılım ve donanım olarak %90'ı tamamlandı diyebiliriz.

Bu projede asıl yük Cahit Ateş'deydi. Daha önce de demiştim, amatör ruhla başladık ama profesyonel bir dokunuşa ihtiyaç var diye.... O dokunuş Cahit Hoca'dan geldi.

Ev testlerinden sonra TARTI cihazında olduğu gibi sahaya inip, saha testlerine başlanacak.

Tam hayal ettiğim gibi oldu !

Amatör ve düşük bütçeli mikroişlemcilerle ve sensörlerle, profesyonele yakın bir iş çıktı ortaya.
Şimdi yeni kablosuz sistemi anlatayım biraz....

Şu anda Türkiye'de de satılan ama hemen hepsi yabancı menşeli Tartı ve Takip sistemleri sadece bir kovan için dizayn edilmiş sistemler.

Bizim amacımız sadece bir kovanı takip değil, birkaç kovanı, hatta istenildiği takdirde tüm kolonilere ait verileri alabilmekti.

Yine sadece bir kovanın hırsızlıktan korunması değil, tüm arılığın korunması idi.

Bu yeni sistemle bunu yapabiliyoruz.

Nasıl ?



Şu anda prototipini gördüğünüz "terminal" dediğimiz cihazı
takip etmek istediğimiz kovanlara yerleştiriyoruz.

Bunlar kovanın arka duvarında veya altında uygun bir yere yerleştiriliyor.

Peki bu cihaz ne yapıyor ?
Bu cihaza bağlı algılayıcılar var....

Tartı sisteminde de gördüğünüz sıcaklık - nem - ağırlık - hareket ve arı sayan sensörler.

Bu verileri saat başı toplayıp ana üniteye kablosuz olarak iletiyor.

Sensörler haricinde, terminallerin üzerinde ayrıca kovan hareketini fark eden switchler var. Yani kovan yerinden kaldırıldığı anda veya devrildiği anda tetiklenen algılayıcılar.

Bunlar kovanın farklı yerlerine konabilir.

Örneğin kapağa konduğu takdirde kapak açıldığı anda ana üniteye haber verir.... "Benim kapak açıldı" diye.

Algılayıcılardan saat başı (ya da istenilen aralıkla) gelen veriler RF (kablosuz ağ) ile ANA ÜNİTEYE (Master) geliyor.


ANA ÜNİTE



Ana ünitenin üzerinde gelen verileri okuyabileceğiniz

dokunmatik renkli bir ekran,
verileri karta kaydeden SD modül,
verileri internete veritabanına gönderen GSM / GPRS Modem var.

GSM saat başı verileri veritabanına grafik dökümlü olarak yazıyor.
Aynı zamanda SD karta da veriler kaydolunuyor.

Alarm durumunda , mesela herhangi bir kovan devrildiğinde, veya kapağı açıldığında SMS ile belirlenen numaraya haber veriyor.

Bunun dışında rutin günlük raporlar da ister SMS yolu ile
ister siteye girerek online olarak da takip edilebiliyor.

İnterneti herkesin kullanmayacağını varsayarak, cihaza SMS ile de uzaktan erişim sağlanabiliyor.

Mesela kullanıcı "Durum" yazarak cihaza SMS atıyor.
Biraz sonra kovanlar ile ilgili bir durum raporunu SMS olarak alıyor.

Veya "Hava" yazarak SMS attığında, oradaki hava durumunu, RF ağına bağlanmış meteoroloji terminalinden öğreniyor.

Bu sistem modüler olarak planlandı... Yani istediğiniz gibi ekleme ve çıkarma yapma imkanınız var.

Örneğin sadece hava ile ilgili verileri toplayan bir terminal sisteme eklenebilir.
Veya sadece ağırlıkları takip eden terminaller...

Ya da 6 - 7 noktayı ölçen sıcaklık terminalleri....

Veya arılığın etrafını lazer tripwire ile koruyan ya da PIR (yaklaşım sensörleri)

Kovan içi ses analizi yapan sensörler vesaire....

Sınır sizin hayal gücünüze kalmış...
Veya benimkine demek daha doğru :)

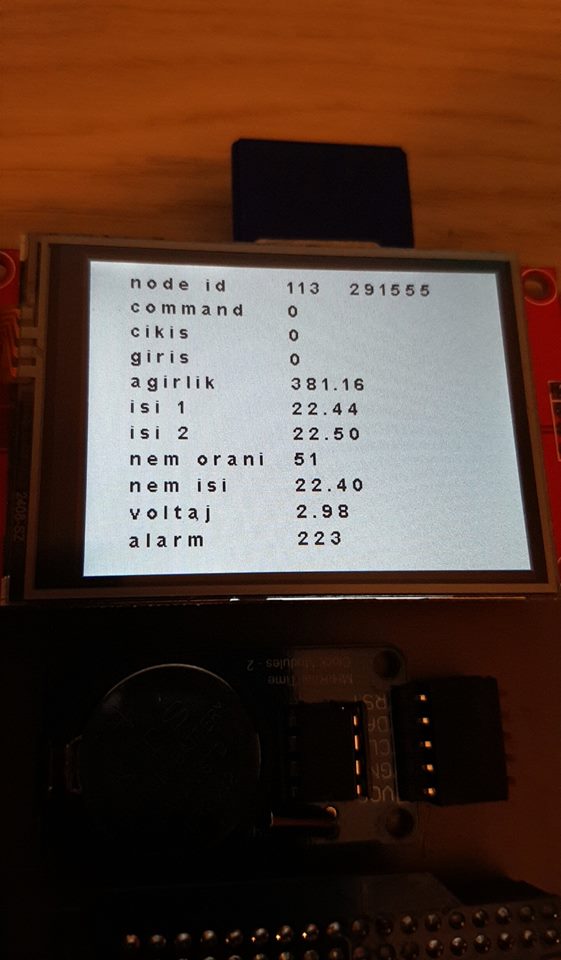

Arılıkta bulunduğunuz zaman gelen verileri Ana Ünitenin üzerindeki LCD ekrandan görebiliyorsunuz.



Daha menüler tamamlanmadı... Bu sadece ön izleme...
LCD'de bulunacak veriler... Takip edilen kovanın...
Numarası,
Kovana giren ve çıkan arı sayısı...  (Saat başı bir dakika boyu giren ve çıkan arıları sayıyor) Böylece arı hareketleri hakkında bilgi sahibi olabiliyoruz.

Ağırlık bilgisi

İki ısı

Bir ısı ve nem

Veri gelen terminalin pil durumu (Bu arada terminaller iki kalem pille bir yılı rahat devirecek gibi gözüküyor)

Ve alarm durumu....

Şimdilik bu kadar...

Takipte kalın...

NOT: Bundan sonra bu platformu sadece yeni bir gelişme olduğunda kullanacağımı yazmıştım. Detayları buradan vermek niyetinde değildim. Fakat bu yeni sistemin ilk somut haline ait bir duyuru olduğundan buradan da paylaşımda bulunmak istedim.

Bundan sonraki gelişmelere ait detayları http://kovantakip.blogspot.com.tr/  ve https://www.facebook.com/KovanTakipSistemi adreslerinden takip edebilirsiniz.


Çevrimdışı H.VOLKAN YAMAN

  • Ana Arı
  • *****
  • İleti: 533
  • Yer: Çanakkale Bayramiç Saraycık köyü
    Yaş: 52
  • Arıcılık Şekli: Meraklı
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #257 : Kasım 16, 2016, 17:50:39 »
***Alarm durumunda , mesela herhangi bir kovan devrildiğinde, veya kapağı açıldığında SMS ile belirlenen numaraya haber veriyor.***
Tebrikler...
Yukarıdaki özellikler dahilinde beni müşteri listesine yazabilirsin.

Çevrimdışı emretysz

  • Ana Arı
  • *****
  • İleti: 544
  • Yer: Kirklareli-pinarhisar
    Yaş: 35
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 1-5 yıl
  • Kovan Sayısı: 17
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #258 : Kasım 16, 2016, 19:25:29 »
Problem burda iste musteri olamıyoruz...

Çevrimdışı H.VOLKAN YAMAN

  • Ana Arı
  • *****
  • İleti: 533
  • Yer: Çanakkale Bayramiç Saraycık köyü
    Yaş: 52
  • Arıcılık Şekli: Meraklı
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #259 : Kasım 16, 2016, 20:03:11 »
Problem burda iste musteri olamıyoruz...
Neden ?

Çevrimdışı cengiz çalışkan

  • İşçi Arı
  • ****
  • İleti: 380
  • Yer: Girne
    Yaş: 54
  • Arıcılık Şekli: Meraklı
  • Arıcılık Tecrübesi: 1-5 yıl
  • Kovan Sayısı: 20+7
  • Rakım: 70
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #260 : Kasım 17, 2016, 07:21:10 »
 Tebrik ederim Cemoka bey,
 RF (Kablosuz Ağlar) ile Kovan Takip Sistemi (Alarm fonksiyonlu)'nin fiyatı makul seviyede olmak kaydıyla müşteri listesine beni de dahil edebilirsiniz.

Çevrimdışı Rüşdü ORDU

  • Rüşdü
  • Ana Arı
  • *****
  • İleti: 2446
  • Yer: konya- çeltik
    Yaş: 40
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 1-5 yıl
  • Kovan Sayısı: 30
  • Rakım: 1355
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #261 : Kasım 17, 2016, 20:09:36 »
Tebrik ederim Cem hocam
Arıcılık adına güzel işler yapıyorsunuz.Hazır hale geldiğinde hırsızlarla başı dertte olan m.kemal abinin işine çok yaracak.
Mükemmel ırklar yoktur, mükemmel flora ve ileri arıcılık teknikleri vardır.(alıntı)

Çevrimdışı özgür güzel

  • Larva
  • **
  • İleti: 91
  • Yer: sakarya
    Yaş: 34
  • Arıcılık Şekli: Meraklı
  • Arıcılık Tecrübesi: 1-5 yıl
  • Kovan Sayısı: 20
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #262 : Mart 15, 2017, 22:40:03 »
bu sistemle ilgili son durum nedir acaba?

Çevrimdışı ctct

  • Larva
  • **
  • İleti: 79
  • Yer: İstanbul-Şile
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 5-10 yıl
  • Kovan Sayısı: 30
  • Rakım: 120
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #263 : Nisan 28, 2017, 22:56:32 »
Bu güzel çalışmanın son durumu nedir? Cemoka Bey bir açıklama yapabilir misiniz?

Çevrimdışı cemoka

  • Ana Arı
  • *****
  • İleti: 639
  • Yer: YALOVA
    Yaş: 46
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 10-15 yıl
  • Kovan Sayısı: 55+20 ana kutusu
  • Rakım: 350
HTS Wifi (Hive Tracking System) Kovan Takip Sistemi
« Yanıtla #264 : Eylül 17, 2017, 04:52:18 »
Wifi üzerinden internete kovan verilerini gönderen takip sisteminin prototipleri tamamlandı.

Testlerden de geçti....

Tanıtım videosunu yayınlıyorum:

https://youtu.be/eV_Vmg9f1-A

Bilgi için....

Facebook

Çevrimdışı Şevket Topal

  • Ana Arı
  • *****
  • İleti: 2406
  • Yer: Bursa Mustafakemalpaşa
    Yaş: 54
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 20 yıl üstü
  • Kovan Sayısı: 100 ama arı bu ölürde çoğalırda
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #265 : Eylül 17, 2017, 16:48:08 »
Satış ne zaman bizde alabilirmiyiz
Cefa çekmeden sabır etmeden sahip olduğumuz hiçbirşeyin kıymeti olmaz unutma kolay sahip olunan çabuk kaybedilir.

Çevrimdışı Rüşdü ORDU

  • Rüşdü
  • Ana Arı
  • *****
  • İleti: 2446
  • Yer: konya- çeltik
    Yaş: 40
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 1-5 yıl
  • Kovan Sayısı: 30
  • Rakım: 1355
Ynt: HTS Wifi (Hive Tracking System) Kovan Takip Sistemi
« Yanıtla #266 : Eylül 17, 2017, 21:44:31 »
Wifi üzerinden internete kovan verilerini gönderen takip sisteminin prototipleri tamamlandı.

Testlerden de geçti....

Tanıtım videosunu yayınlıyorum:

https://youtu.be/eV_Vmg9f1-A

Bilgi için....

Facebook
Teknojinin kullanılımı adına arılar ve arıcılık için büyük emek ve gayret  sarfediyorsunuz.
Başarılar ve kolay gelsin hocam.
Mükemmel ırklar yoktur, mükemmel flora ve ileri arıcılık teknikleri vardır.(alıntı)

Çevrimdışı nevzatkayacık

  • Pupa
  • ***
  • İleti: 131
  • Yer: uşak
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 1-5 yıl
  • Kovan Sayısı: 15
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #267 : Eylül 18, 2017, 23:21:59 »
Cem hocam,
SMS yerine sesli uyarı mümkün değilmi acaba?

Çevrimdışı cemoka

  • Ana Arı
  • *****
  • İleti: 639
  • Yer: YALOVA
    Yaş: 46
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 10-15 yıl
  • Kovan Sayısı: 55+20 ana kutusu
  • Rakım: 350
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #268 : Eylül 19, 2017, 01:52:28 »
Selamlar,

temennileriniz için teşekkürler....

Satış ancak seri üretim şartları olduğunda mümkün olacak.

Bunlar henüz prototip... Yani bir kaç tane.... Ve test aşamasında.


Çevrimdışı ctct

  • Larva
  • **
  • İleti: 79
  • Yer: İstanbul-Şile
  • Arıcılık Şekli: Amatör
  • Arıcılık Tecrübesi: 5-10 yıl
  • Kovan Sayısı: 30
  • Rakım: 120
Ynt: KOVAN TARTI + KOVAN TAKİP (Prototip) / Sonunda oldu !!!
« Yanıtla #269 : Eylül 27, 2017, 23:35:45 »
Teşekkür ederiz. Zaman zaman aşamalar konusunda bilgi verirseniz, memnun oluruz. Başarılarınızın devamı dileklerimle...
